一、泡沫滅火系統的含義

是通過泡沫比例混合器將泡沫滅火劑與水按比例混合成泡沫混合液，再經過泡沫產生裝置形成空氣泡沫并施放到著火對象上實施滅火的系統。

二、泡沫滅火系統分類

泡沫體積與其混合液體積之比成為泡沫的倍數，按照系統產生泡沫的倍數不同，泡沫系統分為低倍泡沫滅火系統（發泡系數20以下），中倍數泡沫滅火系統（發泡倍數21-200）和高倍數泡沫滅火系統（發泡倍數201-2000）。

三、泡沫滅火系統組成

泡沫滅火系統主要有消防水泵、泡沫滅火劑儲存裝置、泡沫比例混合裝置、泡沫產生裝置及管道等組成。

（一）泡沫滅火劑儲存裝置

是以泡沫儲存罐和其內部的膠囊為主，以及其他組件組成：

（二）泡沫比例混合裝置

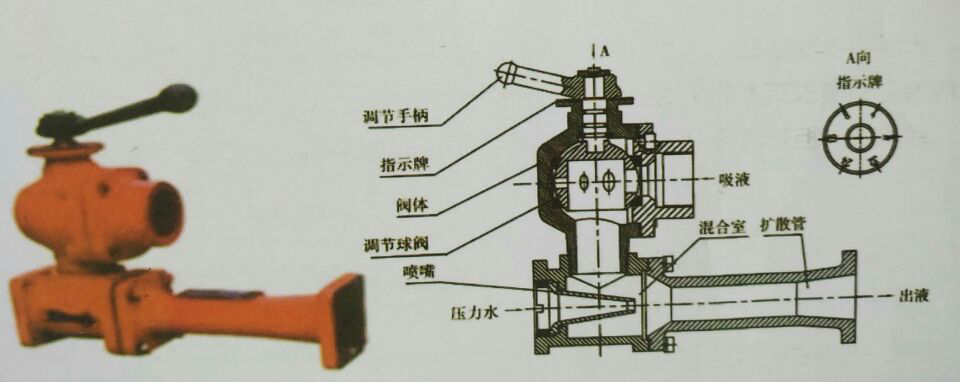

1、環泵式比例混合器

主要有調節手柄、指示牌、閥體、調節球閥、噴嘴、混合室和擴散管等部分組成。

工作原理是：當消防泵壓力水流經噴嘴時形成一定的負壓，將儲存罐內的泡沫液吸入并與水混合，再經水泵進口與水進一步混合后輸出。

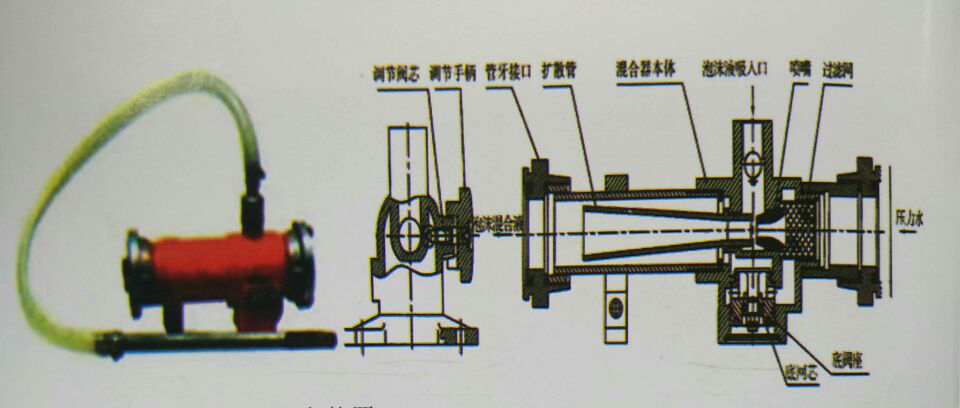

2、管線式泡沫比例混合器

主要有管牙接口、本體、過濾網、噴嘴、擴散管、調節底閥座、調節手柄等組成，并與吸液管配套使用。

管線式泡沫比例混合器與環泵式泡沫比例混合器工作原理相同，都是利用文丘里管的原理在混合腔內形成負壓，在大氣壓力作用下將容器內的泡沫液吸到腔內與水混合。不同的是，環泵式泡沫比例混合器是裝在泡沫消防泵的回流管上，而管線式泡沫比例混合器直接裝在主管線上，它們的結構有所區別。

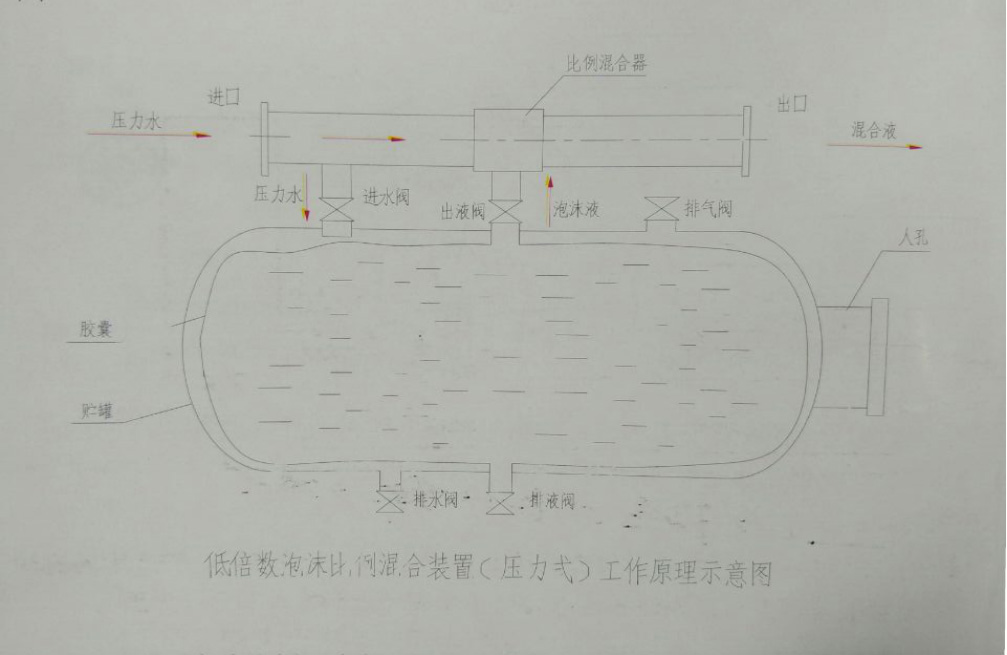

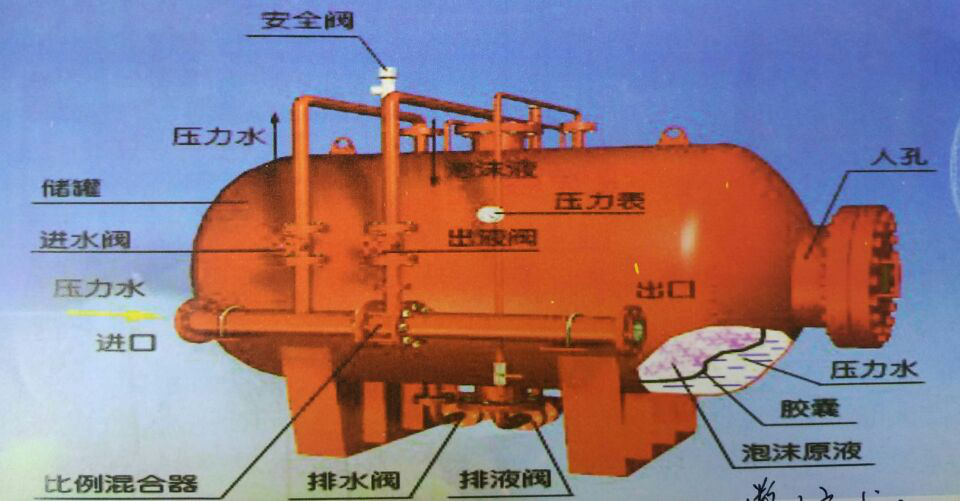

3、壓力式泡沫比例混合裝置

壓力式泡沫比例混合裝置分有囊式和無囊式兩種。主要由比例混合器、泡沫液儲罐、進水管路、出液管路、排氣管路、位標管、閥門和排放管路等組成。裝置從比例混合器向泡沫液儲存罐內分別引入兩根管路，用文丘里管與孔板組合，在其比例混合器的兩根管路之間制造流體動壓差，系統工作時壓力高的管路向泡沫液儲存罐充水，壓力低的管路將泡沫液引進比例混合器，即用水置換泡沫液的方式實現與泡沫液與水混合，如圖。

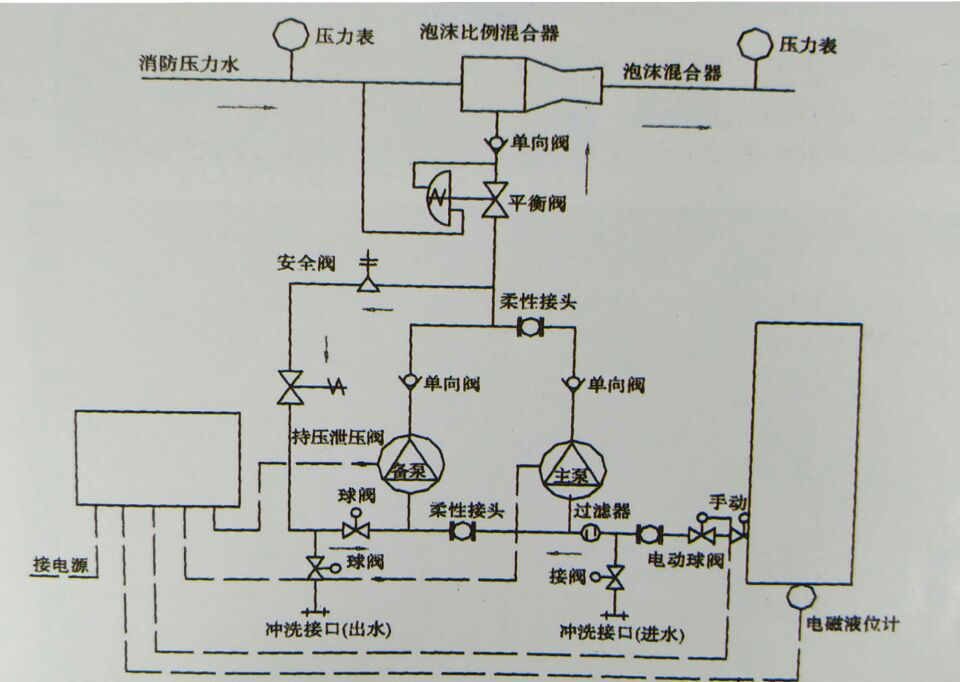

4、平衡式泡沫比例混合裝置

主要由平衡閥、持壓閥、泡沫比例混合器、泡沫泵、控制柜、支架等組成。平衡閥安裝在泡沫主管路上，對進入泡沫比例混合器的泡沫量進行動態調節，當泡沫原液由泡沫泵打出來以后，一部分經過管道流向平衡閥， 一部分流向持壓閥，通過回流管路流回泡沫罐。流向平衡閥的泡沫液經過平衡閥調節后流向比例混合器與水混合成一定比例的混合液，經過管道輸送到相應的噴射設備。

三、泡沫產生裝置

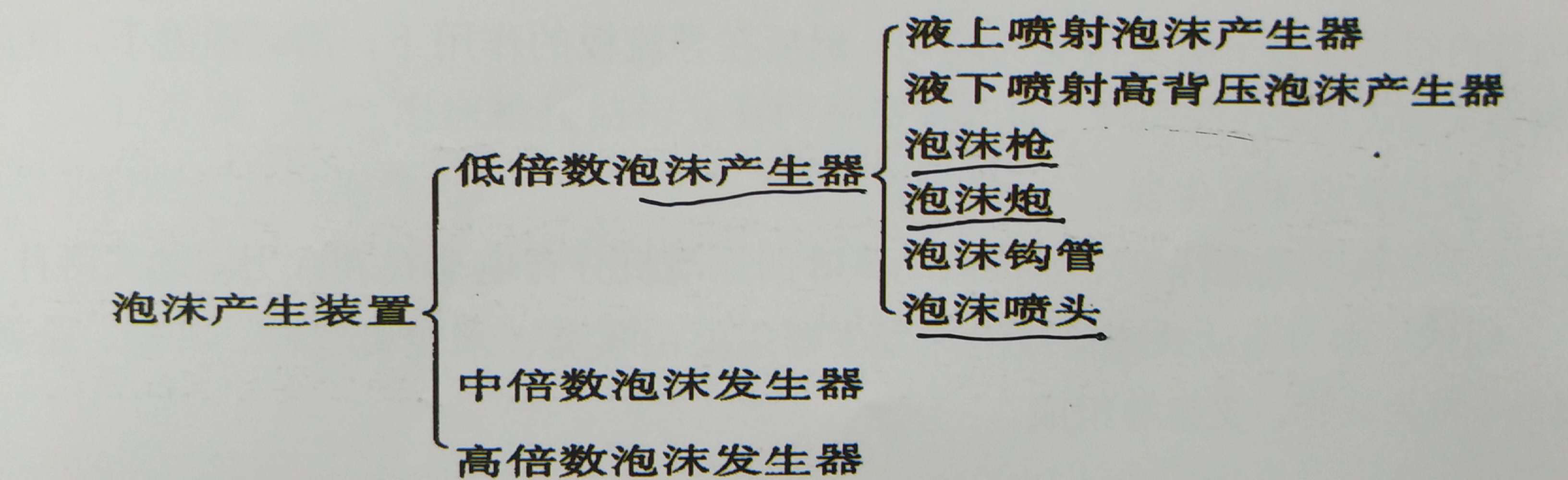

將空氣混入并產生一定倍數空氣泡沫的設備稱為泡沫產生裝置。按產生的泡沫倍數分為低倍數泡沫產生器、中倍數泡沫發生器和高倍數泡沫發生器（見圖）。

以下幾種常用的泡沫產生器：

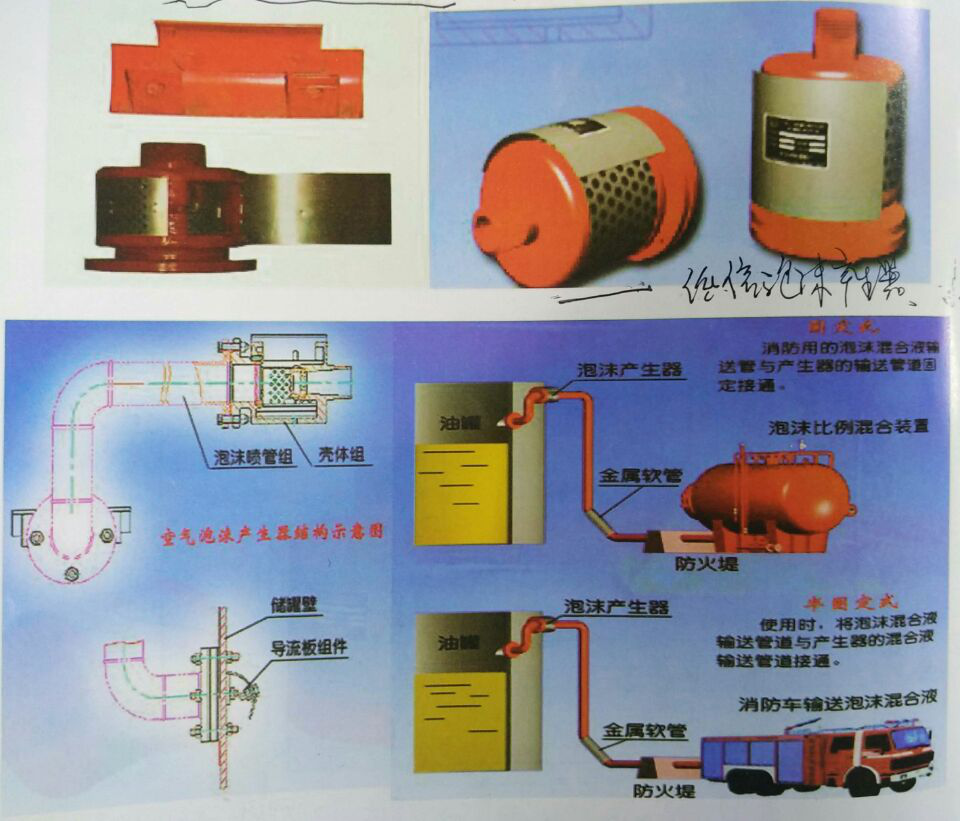

（一）PC型橫式泡沫產生器

1、分類 泡沫產生器是為甲、乙、丙類液體儲罐液上噴射泡沫系統配套安裝的一種低倍泡沫產生裝置，有橫式和立式兩種。

2、組成 泡沫產生器主要有殼體組、泡沫噴管組和導板組三部分組成。

3、工作原理：當 混合液沿著管道流過產生器時，形成負壓，大量空氣吸入產生器 內并同混合液混合形成空氣泡沫。有壓力的空氣泡沫流將密封片沖破進入噴管，泡沫在噴管內得到動態平衡變得更為均勻，然后在導流板的作用下，沿著罐壁淌下，覆蓋燃燒液面實施滅火。

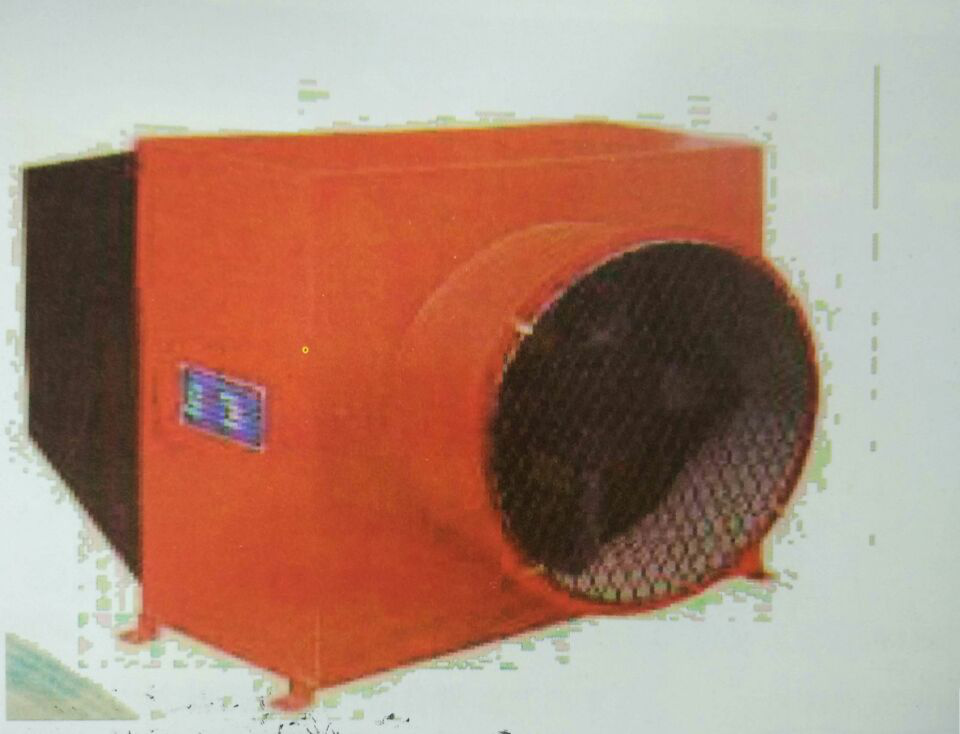

（二）高倍數泡沫發生器

1、分類高倍泡沫發生器按驅動風葉的原動力有電動式和水力驅動兩種。

2、組成水力驅動式泡沫發生器主要由噴嘴、水輪機組件、葉輪、金屬發泡網、混合液管、支架等組成。

3、工作原理：當具有一定壓力的高倍泡沫混合液進入管口后，全部進入水輪機，驅動安裝在水輪機主軸上的轉輪，并使安裝在同軸上的葉輪（風扇）旋轉，陳勝氣流；通過水輪機做功后的全部高倍泡沫混合液，從噴嘴噴出，以霧狀形式噴向發泡網，在網內表面上形成一層液膜，借助發泡網的小孔，膨脹成大量的氣泡。

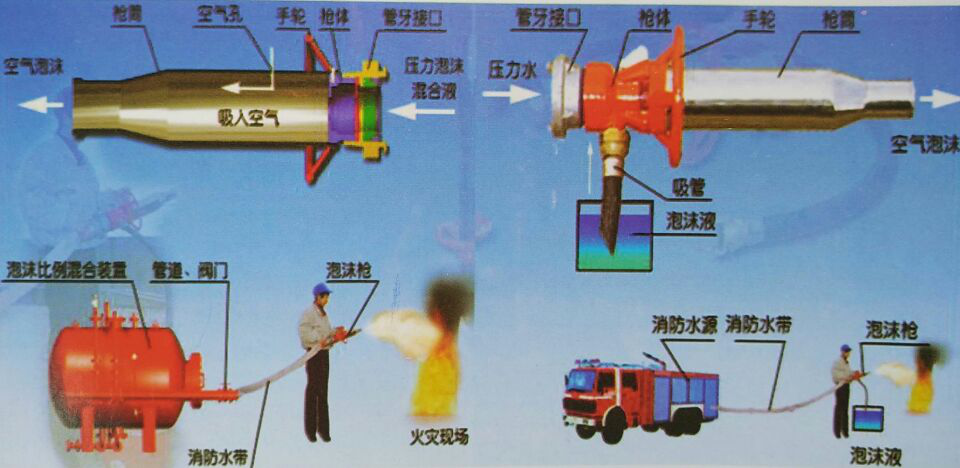

（三）泡沫槍

1、分類 空氣泡沫槍按結構分有兩種形式，即：PZQ型自吸式空氣泡沫槍和PQ型非自吸式空氣泡沫槍。

2、組成 非自吸式泡沫槍主要由槍筒、手輪、槍體、管牙接口等組件構成。

  自吸式泡沫槍比非自吸式泡沫槍上多一吸管部分。

 PQ型非自吸式空氣泡沫槍 PZQ型自吸式空氣泡沫槍

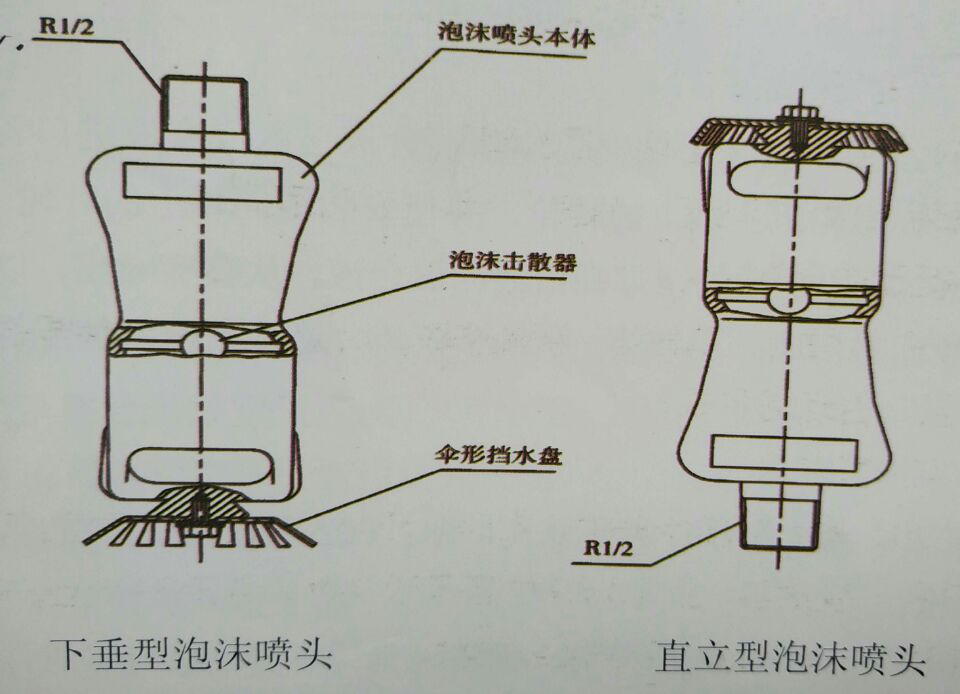

（四）泡沫噴頭

空氣泡沫噴頭屬吸型噴頭，可分為直立性泡沫噴頭和下垂型泡沫噴頭，用于固定式泡沫噴淋滅火系統，是產生和噴灑空氣泡沫的泡沫產生裝置。

當泡沫混合液經輸送管道通過空氣泡沫噴頭時，在噴頭內部混合液與其吸入的空氣充分混合，形成擴散的霧化射流，觸及噴頭內壁、泡沫擊散器等形成渦流，并因此發泡，成為低倍泡沫，再經擋水盤，在其周圍的保護面積內均勻的噴灑泡沫，覆蓋在燃燒物體的表面，窒息、冷卻從而實施滅火。

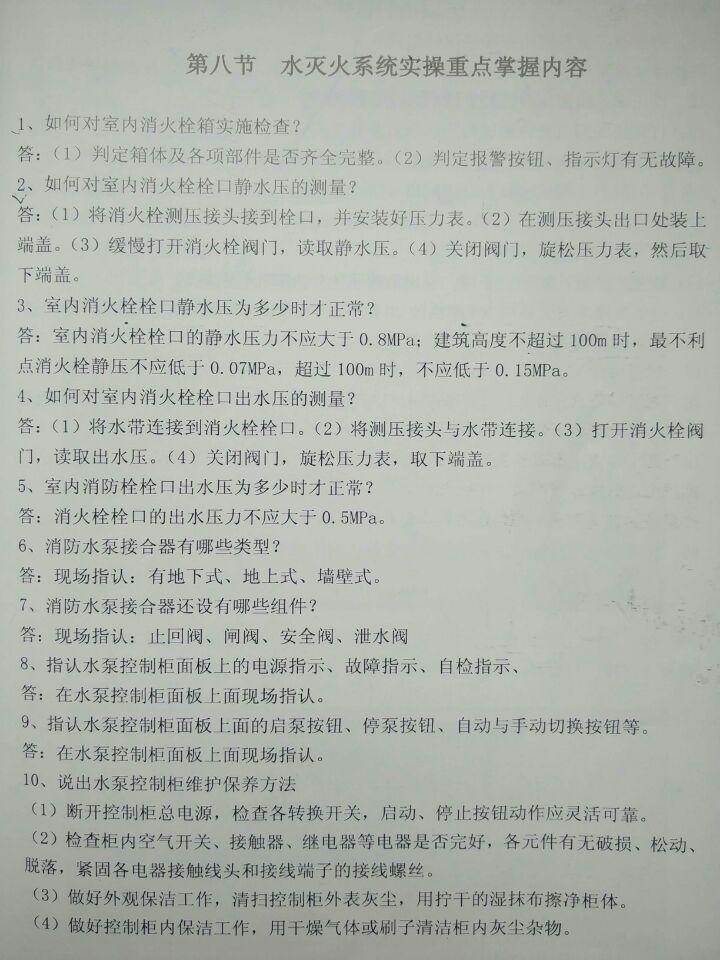

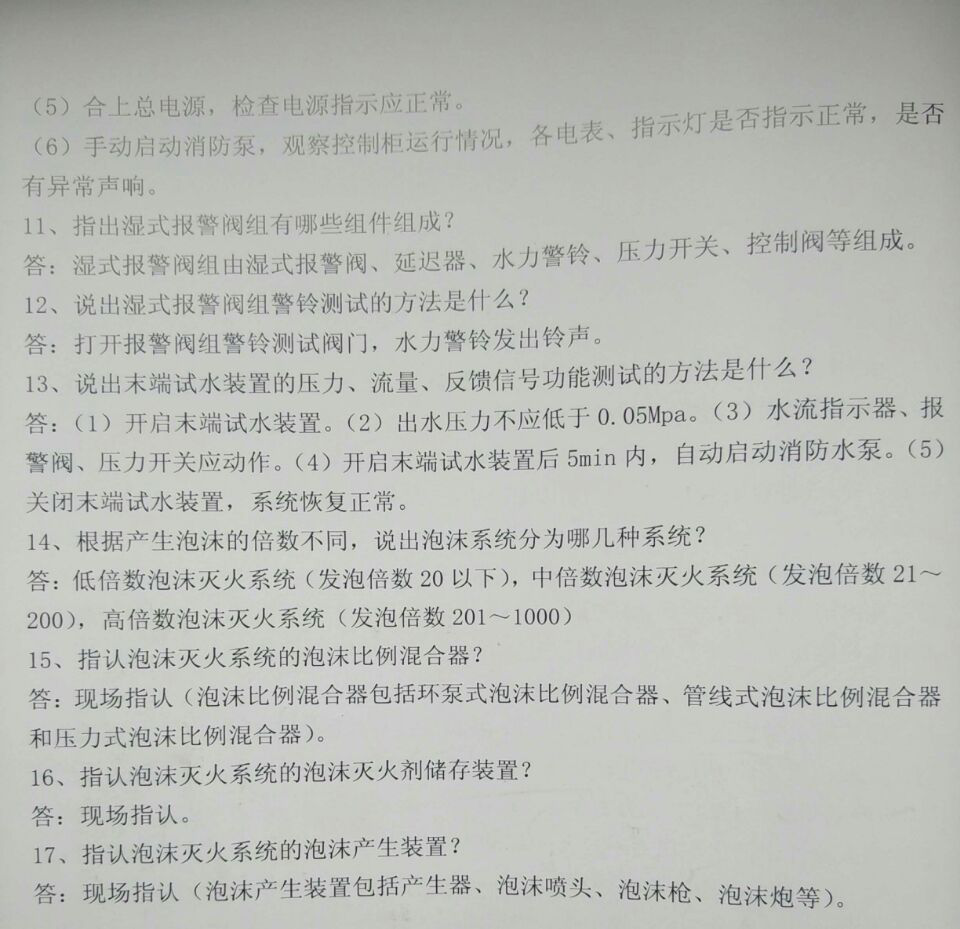

八、水滅火系統實操重點掌握內容
